МОСКОВСКИЙ АБРАЗИВНЫЙ ЗАВОД

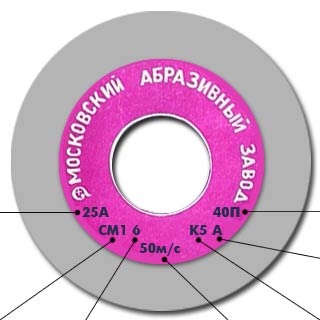

Обозначение спецификации Обозначение спецификации состоит из восьми знаков (два из которых являются необязательными) в следующей последовательности: ГОСТ 80-63 50 40-32 25-20 16 12 10-8 6-5 ИСО F22-F24 F36 F40-F54 F60-F70 F80 F100 F120-F150 F180-F220 0 Тип абразива (необязательный знак) 1 Абразив (А-электрокорунд, С-карбит кремния) 2 Зернистость 3 Степени твердости (М-мягкая, СМ-среднемягкие, С-средние, СТ-среднетвердые, Т-твердые). 4 Структура (4-закрытая, 5,6,7,8-средняя, 9,10-открытая). 5 Связка (К-керамическая). 6 Тип связки, собственное обозначение изготовителя (необязательное). 7 Максимальная рабочая скорость (50м/с, 35м/с) Порядок симво-лов в специ-фикации 0 1 2 3 4 5 6 7 Тип абра-зива Абразив Зернис-тость Степень твер-дости Струк-тура Связка Тип связки Макс. раб.ско-рость Пример 25 А 40 СМ1 6 К 5 50 Необязательные символы, оставлены на усмотрение изготовителя Пример условного обозначения шлифовального круга типа 1, наружным диаметром D=200мм, высотой Т=20мм, диаметром посадочного отверстия Н=32мм, из белого электрокорунда марки 25А, зернистости 40, степени твердости СМ1, номером структуры 5, на керамической связке К5, класса точности А, с рабочей скоростью 50м/с: 1 200х20х32 25А 40 СМ1 5 К% А 50м/с ГОСТ 2424-83                                     Марка абразива Номер зернистости   Класс точности Степень твердости   Структура Максимальная рабочая скорость Марка связи ТИПЫ КРУГОВ, ГОЛОВОК, ТЕЛ ОБОЗНАЧЕНИЕ СПЕЦИФИКАЦИИ, МАРКИРОВКА РЕКОМЕНДАЦИИ ПО ВЫБОРУ СПЕЦ. ХАРАКТЕРИСТИК АБРАЗИВНОГО ИНСТРУМЕНТА НА КЕРАМИЧЕСКОЙ СВЯЗКЕ
